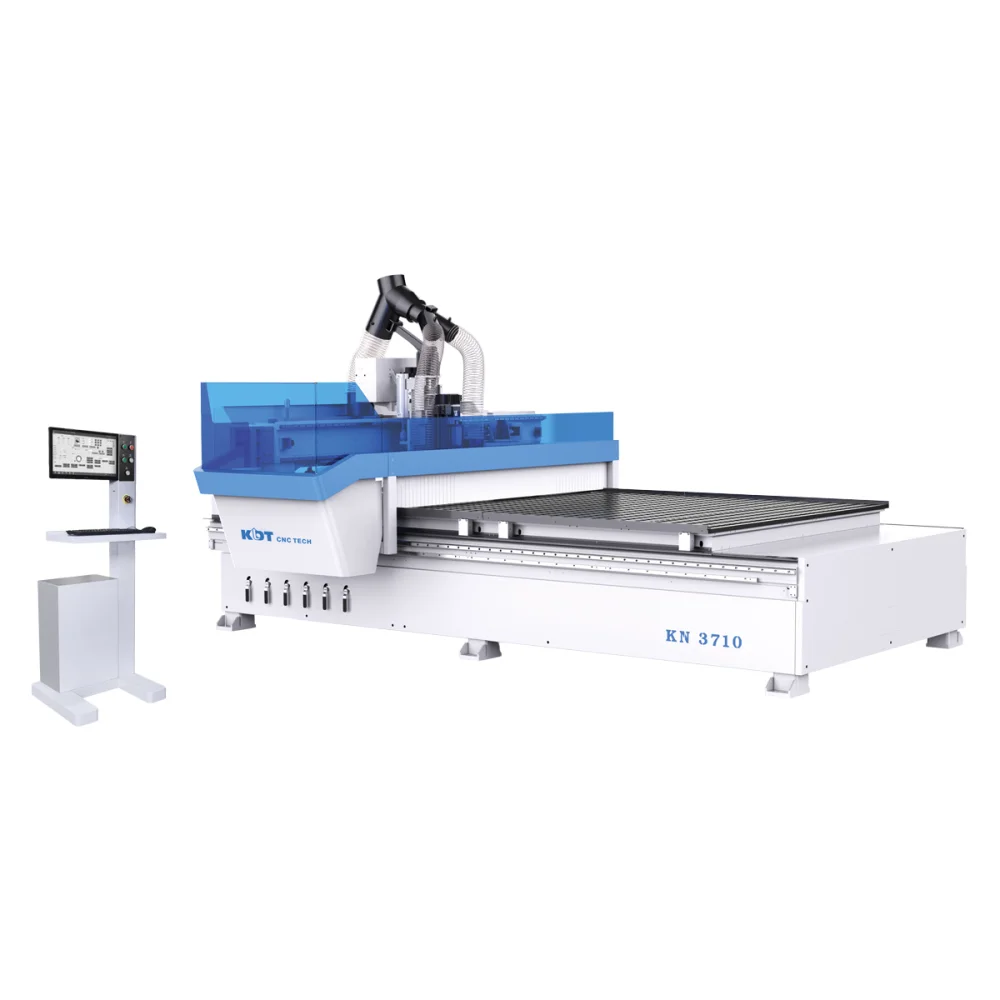

CNC stroj NESTING KDT KN-3710D
KDT KN-3710D CNC stroj za gniježđenje je najviše što možete dobiti za svoj novac. Odlikuje ga velika preciznost obrade, brzina obrade, produktivnost, fleksibilna upotreba glodanja i bušenja, laka nadogradnja transportnim uređajima i izuzetno pristupačna cijena. Fokus KDT stroja za gnijezdo je na rezanju, jer omogućuje brzu, kvalitetnu obradu s odgovarajućim alatima čak i pri 25 m/min.
Softver TPA CAD talijanskog proizvođača je dobro poznati softverski alat koji koriste poznati proizvođači CNC strojeva kao što su Felder, Brema, Vitap i Busellato.TPA CAD je parametarski program sa snažnim 3D grafičkim sučeljem za izradu ravnog namještaja, jednostavan je za korištenje te dovoljno moćan i fleksibilan i za zahtjevnije korisnike. Dodatni CADNESTING modul uključen je u standardnu opremu i omogućuje učinkovitu optimizaciju rezanja izradaka pravilnih i nepravilnih oblika za maksimalnu iskoristivost materijala.
Više informacija o softveru:
Uz dodatni MPR importer modul moguće je koristiti programe Homag CNC strojeva. Stroj se može povezati s raznim programima za projektiranje namještaja, kao što su MegaTischler, Corpus 3D, Imos, Sword, Solidworks, Alphacam i LestrojBox.
CNC NESTING KDT KN-3710D stroj
KDT KN-3710D je u osnovi napravljen od zavarene čelične industrijske konstrukcije, što znači da je stroj vrlo robustan, ima gotovo nulte vibracije čak i pri brzim ubrzanjima i pokretima do 80 m/min (vektorska brzina 113 m / min!) i osigurava preciznu obradu i visoku produktivnost. Uz robusnu konstrukciju (težina osnovnog stroja 4800 kg), pouzdanom radu pridonose svi važni dijelovi renomiranih proizvođača poput HSD, TPA, DELTA, Helubel, Becker, Simpo, PMI i Pneumax. . p>
KDT gniježđenje opremljeno je iznimno snažnim 13,2 kW električnim HSD (Biesse Group) motorom s HSK-F63 i brzim revolverskim spremnikom alata s 12 položaja i senzor duljine alata.
- Jedinica za bušenje KDT sadrži devet okomitih bitova za bušilice, četiri duž X osi i pet duž Y osi.
- Radni stol je matrix sa šest vakuumskih zona i dvije Becker vakuum pumpe ukupnog kapaciteta 500 m3/h koje omogućuju stabilnu obradu i manjih izradaka.
- Stroj već ima automatski izbacivač materijala iz stroja (značajno povećava produktivnost i olakšava rad) i vakuumske hvataljke za utovar i pozicioniranje obratka.
- Bočne vodilice s obje strane već su standardna oprema, služe kao nulte točke i kao vodič prilikom pomicanja obradaka s radnog stola na pokretnu traku >.
- Time se izbjegavaju visoki troškovi kasnije nadogradnje stroja s automatskim utovarom i istovarom.
- Stol za podizanje i pokretna traka mogu se dodati kasnije bez velikih troškova.
- Mogućnost nadogradnje s automatskim označavanjem na ulazni podizni stol sa ZEBRA printerom.
- Strojevi su proizvedeni prema sigurnosnim standardima EU i imaju važeći CE certifikat.Zaštitna ograda i sigurnosne fotoćelije dio su standardne opreme.
- KDT strojevi su vrlo pouzdani i imaju najbolji omjer cijene i kvalitete!
Različite dimenzije radnih stolova
Dostupne su tri dimenzije radnog stola stroja:
- KN3409: 2740 × 1220 mm,
- KN3710: 3060 × 2150 mm,
- KN3130: 4260 × 2150 mm,
- Os Z: 180 mm.
Tehničke karakteristike i oprema CNC stroja KDT KN-3710D:
- radne dimenzije: 3060 × 2100 × 200 mm,
- brzina dodavanja (X, Y, Z): 75/75/20 m/min,
- PLC kontroler: TPA (Italija),
- glavna jedinica za mljevenje HSD (Biesse Group) – HSK – F63 konus – 13,2 kW (17 KS),
- puhanje alata,
- bušilica od devet vertikalnih bušilica HSD ili KDT (6000 o/min), motor od 1,7 kW s usisavanjem,
- pneumatski zatvarači za izvlačenje (prebacivanje između glodalice/bušilice/kapa za izvlačenje za radni stol),
- izvlačna kapa za stol + potiskivač obratka - istodobno utovar ploče na stol i guranje obrađenih komada sa radnog stola na pokretnu traku,
- izmjenjivač alata za revolver 12 položaja - brza izmjena,
- nula bodova s integriranom vodilicom za poravnanje ploča i maksimalnu stabilnost obradaka tijekom guranja s radnog stola na pokretnu traku,
- senzor za mjerenje duljine alata,
- specijalni HELUKABEL kabel njemačkog proizvođača za dugotrajan nesmetan rad,
- TPA softver,
- vakum pumpa Becker VTLF.2.250, 250 m3/h - dva komada - ukupni protok 500 m3/h,
- težina osnovnog stroja: 4800 kg,
- stroj je proizveden prema CE standardima (sigurnosna ograda + fotoćelije).
Prednosti i posebne značajke KDT KN-3710D CNC stroja za gniježđenje
![](https://lesmak.si/wp-content/uploads/2024/04/nesting_cnc_cabineo-5.png)
Stroj ima snažan, pouzdan kontroler talijanskog proizvođača TPA, vlastiti inovativni TPA CAD softver i dodatni modul na slovenskom TPA NESTING na Lenovo računalu. TPA kontrolere koriste poznati europski proizvođači CNC strojeva kao što su Busellato, Alberti i Format 4 (Felder).
![](https://lesmak.si/wp-content/uploads/2024/04/hsd_es_951_Electrospindle.png)
Stroj posjeduje snažnu glodalicu talijanskog proizvođača HSD (Biesse Group) - 13,2 kW (17 KS), zračno hlađenu, s Delta frekvencijskim pretvaračem za bezstupanjsko podešavanje brzine vrtnje glodala od 3.000 do 24.000 o/min. i pouzdano HSK stezanje -F63.
![](https://lesmak.si/wp-content/uploads/2024/04/nesting_cnc_cabineo-1.png)
Stroj je opremljen brzim revolverskim spremnikom s 12 položaja, pokreće ga servo motor, koji je ugrađen direktno na most stroja i s kojim se kreće zajedno. To znači kraće vrijeme izmjene alata i posljedično veću produktivnost.
![](https://lesmak.si/wp-content/uploads/2024/04/nesting_cnc_cabineo-6.png)
Stroj ima neovisnu jedinicu za bušenje KDT s devet vertikalnih svrdla (pet duž X osi, četiri duž Y osi). Hod bušenja je 60 mm, svako svrdlo je samostalno.
![](https://lesmak.si/wp-content/uploads/2024/04/nesting_cnc_cabineo-2.png)
Precizno pozicioniranje i brzi pokreti s dva snažna, međusobno elektronički SINKRONIZIRANA DELTA servo motora snage 1300 W za maksimalnu točnost i ubrzanja Delta frekvencijskog pretvarača i zupčanika japanskog proizvođača Simpo.
![](https://lesmak.si/wp-content/uploads/2024/04/nesting_cnc_cabineo-4-1.png)
Učinkovit vakuumski radni stol od primarne je važnosti za pouzdanu obradu većih i manjih izradaka i uštedu energije.
Stroj KDT KN-3710D ima industrijski radni stol s integriranom vakuumskom komorom ispod radnog stola, koji je dio konstrukcije stroja. Na cijeloj konstrukciji ugrađen je univerzalni matrix radni stol koji je u cijelosti prethodno brušen, što povećava učinkovitost vakuuma i osigurava maksimalno prianjanje i manjih, poroznijih izradaka. Time je osigurana najučinkovitija raspodjela podtlaka (vakuma) u kombinaciji s njemačkim BECKER pumpama ukupnog kapaciteta 500 m3/h.
Koncept konstrukcije i tehnologija zajednički su vrhunskim industrijskim CNC strojevima.
![](https://lesmak.si/wp-content/uploads/2024/04/konstrukcija_2.png)
Stroj je opremljen s dvije BECKER VTLF.2.250 suhe lamelne vakuum pumpe snage 5,5 kW s ukupnim protokom od 500 m3/h. Mogućnost naknadne ugradnje treće vakuumske pumpe.
![](https://lesmak.si/wp-content/uploads/2024/04/NICELNE-TOCKE.png)
Stroj ima deset nultih točaka izrađenih od čvrstog aluminija. Podižu se i spuštaju pomoću pneumatskih cilindara. Integrirani su s letvicom i sigurnosnim senzorima koji sprječavaju moguće pogreške odn ozljede. Vodilica spojena na nulte točke ima funkciju preciznijeg pozicioniranja izradaka i služi kao vodilja za sigurno istovar izradaka, posebno nepravilnih oblika.
![](https://lesmak.si/wp-content/uploads/2024/04/nesting_cnc_cabineo-12.png)
U standardnoj opremi stroja nalaze se vodilice za poravnanje s prednje i s lijeve strane. Kada vakuumske hvataljke povuku radnu ploču na radni stol, vodilice za poravnanje ih poravnavaju na položaj nultih točaka.
![](https://lesmak.si/wp-content/uploads/2024/04/kdt-kn-3710d.png)
Uređaj za vakuumsko punjenje automatski povlači obratke s podiznog radnog stola na radni stol stroja. Pomažu mu bočne vodilice koje postavljaju obradak na radni stol.
Uređaj je već uključen u standardnu opremu stroja, što znači da osnovni stroj u svakom trenutku možemo nadograditi automatskim podiznim stolom.
![](https://lesmak.si/wp-content/uploads/2024/04/nesting_cnc_cabineo-18.png)
Senzor duljine alata ugrađen je na rub stroja i omogućuje mjerenje alata do promjera 100 mm. Mjerenje cijelog alata u spremniku može se izvršiti automatski pomoću softvera TPA.
![](https://lesmak.si/wp-content/uploads/2024/04/nesting_cnc_cabineo-10.png)
Pouzdanost stroja u industrijskoj uporabi ovisi o kvaliteti kabela uz radne jedinice i vodilice. Kontinuirano kretanje i izravna sunčeva svjetlost mogu dovesti do trošenja kabela, stoga KDT koristi vrhunski pogonski lanac njemačkog proizvođača Helukabel koji osigurava dugotrajan pouzdan rad stroja uz minimalne šanse za kvarove.
![](https://lesmak.si/wp-content/uploads/2024/04/konstrukcija_2-1.png)
Robusna konstrukcija uglavnom je rezervirana za skuplje industrijske CNC strojeve s brzim posmacima. Svrha ovakve konstrukcije je postizanje nulte odn minimalne vibracije koje omogućuju preciznost i velike brzine te dug životni vijek stroja i komponenti. Težina osnovnog stroja KDT KN-3710D je 4800 kg.
KDT stroj je izrađen od zavarene konstrukcije dvostrukih profila dimenzija 260 × 160 mm, debljine 8 mm i poprečnih profila 150 x 150 mm, debljine čelika 8 mm. Sve je precizno zavareno, pažljivo i postupno toplinski obrađeno i ohlađeno kako bi se spriječilo naprezanje pri zavarivanju. Zavarena konstrukcija se tek potom kompletno obrađuje na petoosnom CNC stroju, što jamči 100% preciznost, linearnost i stabilnost vodilica.
![](https://lesmak.si/wp-content/uploads/2024/04/kdt-nesting-labelling.png)
Za najzahtjevnije korisnike uz industrijski printer ZEBRA ZT410 dostupna je verzija s automatskim lijepljenjem naljepnica s crnim kodovima i podacima o pojedinačnim radnim komadima te je cjenovno znatno povoljnija u odnosu na konkurentske ponuđače.
![](https://lesmak.si/wp-content/uploads/2024/04/nesting_cnc_cabineo-3.png)
Vodilice po X i Y osi imaju automatsko podmazivanje vodilica, a po Z osi ručnu pumpu.
