Protočni CNC stroj KDT KN-612 KHSA
CNC KDT KN-612 KHSA protočni automatski stroj iznimno je produktivan CNC stroj za bušenje i glodanje s tri neovisne glave za bušenje za učinkovitiji rad i veću produktivnost, te< strong> dva agregata za mljevenje (5 kW i 3,4 KW). Stroj je opremljen s dvije neovisne glave za bušenjes 18 + 18 svrdla iznad i jednom jedinicom za bušenje sa 9 svrdala ispod.
Značajke stroja KDT KN-612 KHSA

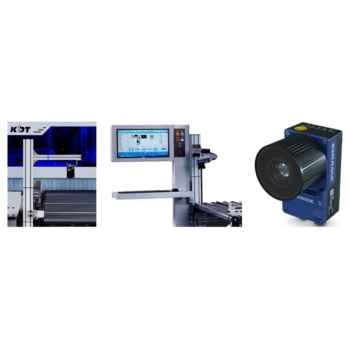

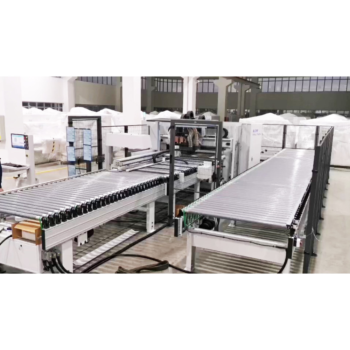

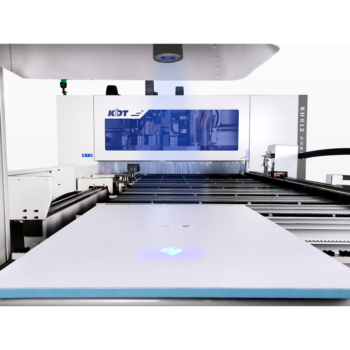

Naprava za transport s valjcima omogućuje automatsko pomicanje obratka u i iz stroja. QR skener (Datalogic optics system) postavljen je na ulazu, na nosaču. On automatski skenira svaki komad i aktivira određeni program za obradu obratka. To štedi mnogo vremena i energije i značajno povećava produktivnost.
Stroj ne zahtijeva nikakvu dodatnu korisničku aktivaciju tijekom obrade. Sve je automatski.
Kapacitet obrade do 210 radnih komada/sat iliod 720 do 1680 radnika po radnoj smjeni (8 sati).
Gornja jedinica za bušenje ima integriranu stražnju pilu za proreze.

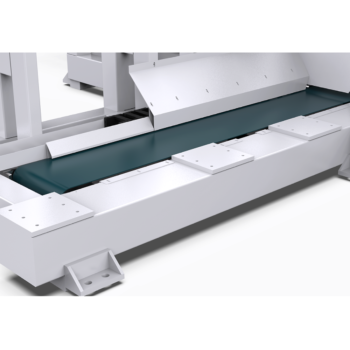

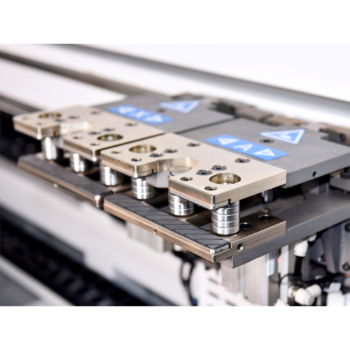

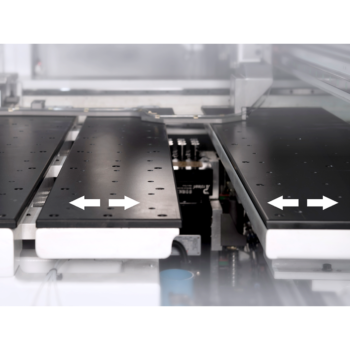

Stroj je opremljen parom neovisnih kliješta i automatski detektira rupe kako bi se izbjeglo da se kliješta zakače. Duljina vodilica kliješta je 5500 mm za obradu dugih komada bez hvatanja kliješta. Dvostruki zračni radni stol za lakše pomicanje izradaka, posebno izradaka s osjetljivom površinom.Dvostruka kliješta za brži rad i preciznije držanje. Pokretna traka za premještanje otpadnog materijala iz stroja.
Brzina kretanja kliješta je 140 m/min, što je izuzetno.

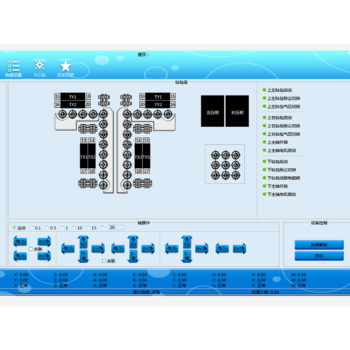

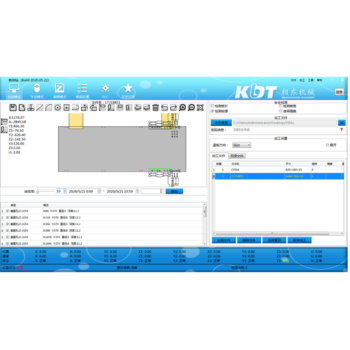

Stroj se kontrolira pomoću korisničkog softvera KDT DrillTop na DELL mobilnoj kontrolnoj jedinici s okruženjem Windows. Moguće je povezati stroj s programima kao što su MegaTISCHLER, IMOS, Corpus 3D, LestrojBox, Alphacam i Solidworks.

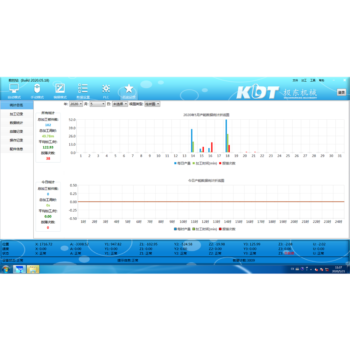

Program KDT DrilTop jednostavan je za korištenje, grafički je podržan (CAD) i parametarski. Simulacija obrade i radna statistika već su uključeni u standardni paket.
Korištenje stroja je jednostavno jer ne zahtijeva mehaničke postavke.
Stroj je siguran za korisnika i proizveden je prema EU standardima. Prilagođena sigurnosna ograda i sigurnosne fotoćelije.
Tehničke karakteristike i oprema stroja KDT KN-612 KSA (KHSA)

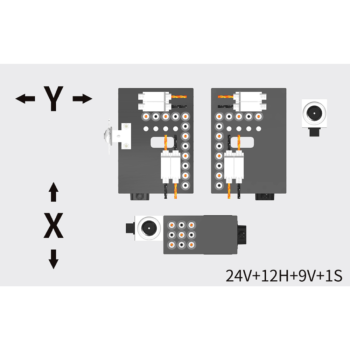

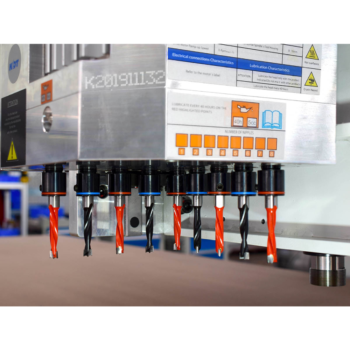

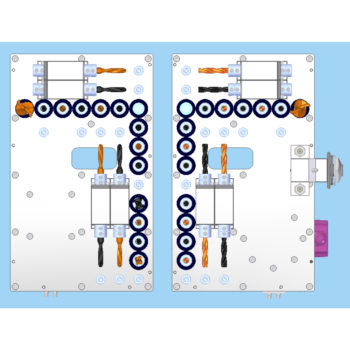

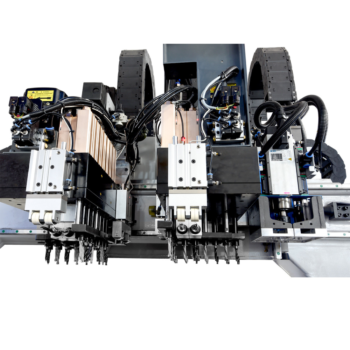

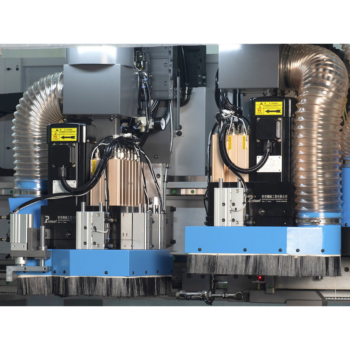

- Tri neovisne Protean jedinice za bušenje s 18 + 18 svrdla (24 okomita + 12 vodoravnih svrdla) i 9 donjih svrdla - ukupno 45 svrdla - obrada svih 6 strana,

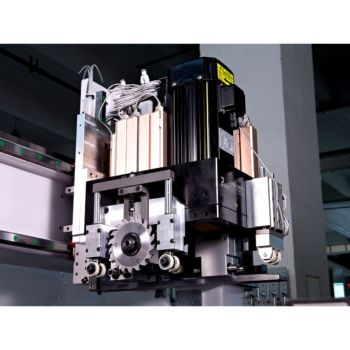

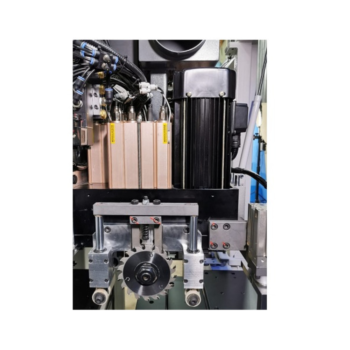

- integrirana pila za urezivanje stražnje strane promjera 120 mm,

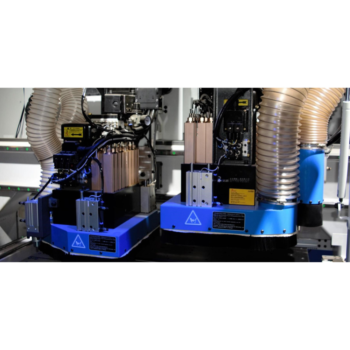

- 2x jedinica za mljevenje - gornja, donja, 5 kW i 3,5 kW s ER25 montažom,
- DELL računalo (Windows 10) na mobilnoj upravljačkoj jedinici,
- obrada svih 6 strana izratka,
- dvostruka kliješta brzina 140 m/min,
- traka s valjcima sprijeda i straga s mogućnošću vraćanja obratka,

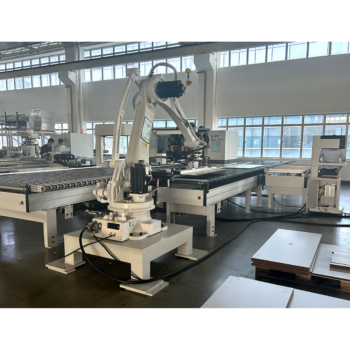

- mogućnost nadogradnje linije robotskom manipulacijom obradacima (utovar, istovar),
- snažan KDT softver preko DELTA kontrolera i DELL računala s Windows 10 okruženjem,
- duljina obratka: 250-2850 mm,
- širina obratka: 50-1200 mm,
- debljina obratka: 9-60 mm,
- brzina kretanja kliješta: 140 m/min,
- Brzina Y osi: 75 m/min,
- ukupne dimenzije: 7100 × 2855 × 2190 mm,
- ukupna priključna snaga: 30,12 kW,
- težina: 5000 kg.
